PH250装机说明（图文并茂）

          非耐克斯 PH250穿越机全新上市
轴距  250mm
空重  135g
机身采用1.5mm  3K 直纹哑光纯碳板，马达臂采用3mm 3K直纹哑光纯碳板
马达臂可折叠，动力层与设备层用减震胶连接，可有效防抑制震动对飞控的影响和摄像头果冻，预留808安放位置，多种设备布局模式可供玩家自行DIY发挥

PH250详细的装配图文说明，别看零件那么多，其实装配过程很简单。

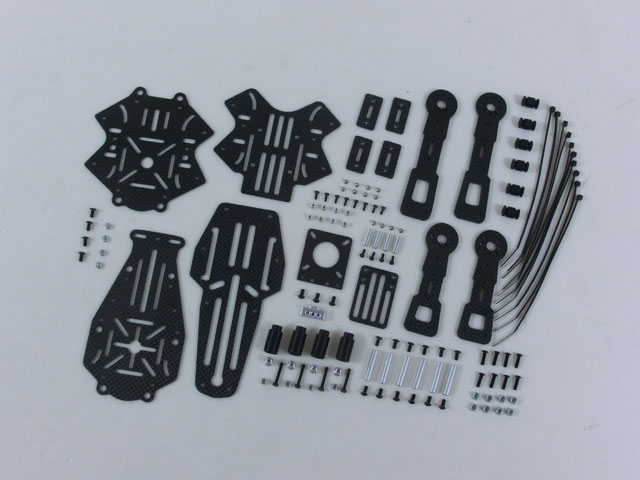

先来一张零件总览：


首先安装集线板

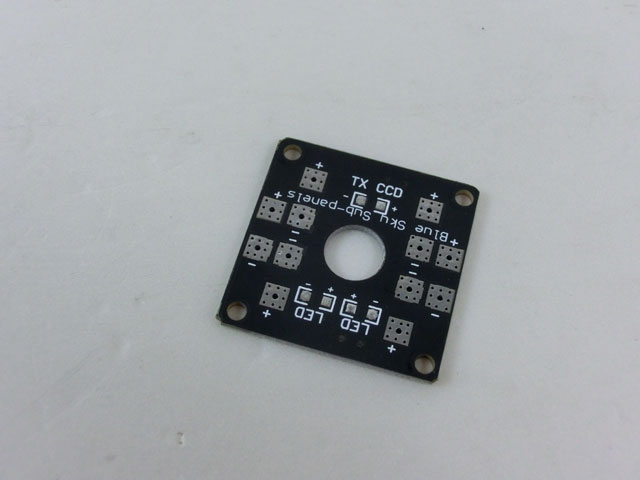

这块是CC3D电调集线板，出厂是没有附带的，需要玩家另行购买

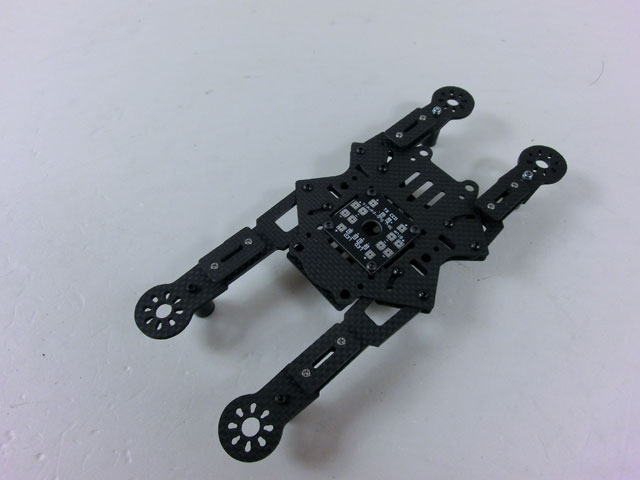

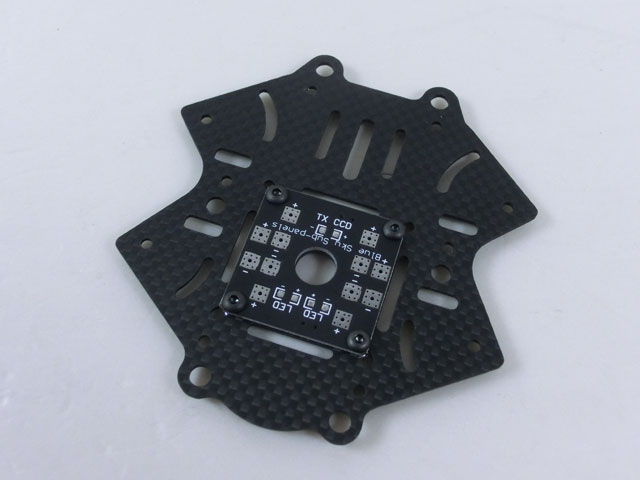

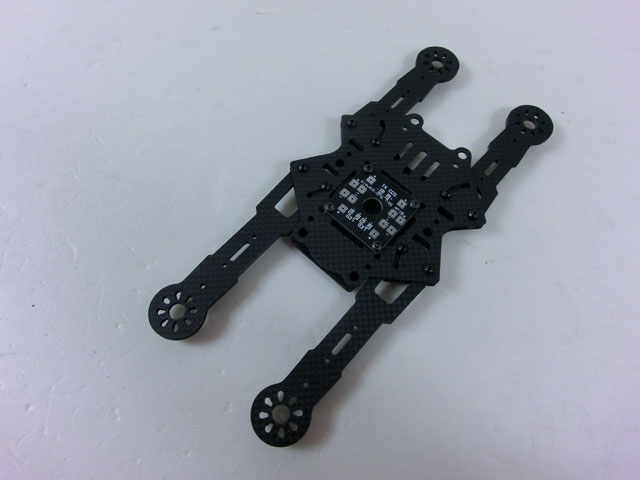

装好后的样子：

反面图：

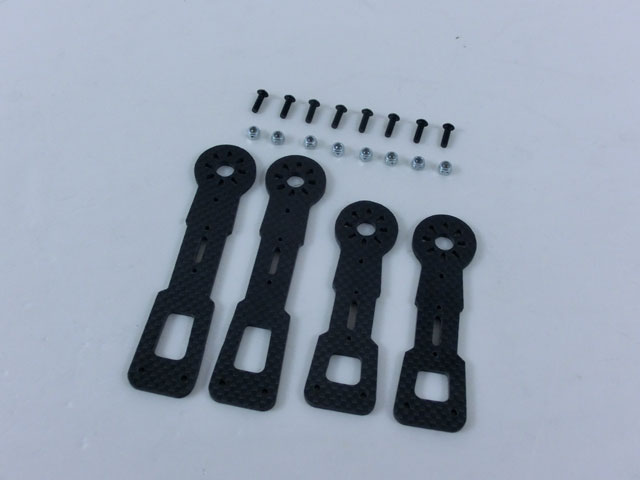

安装马达臂


这是安装之后的样子，注意机架前后方向：

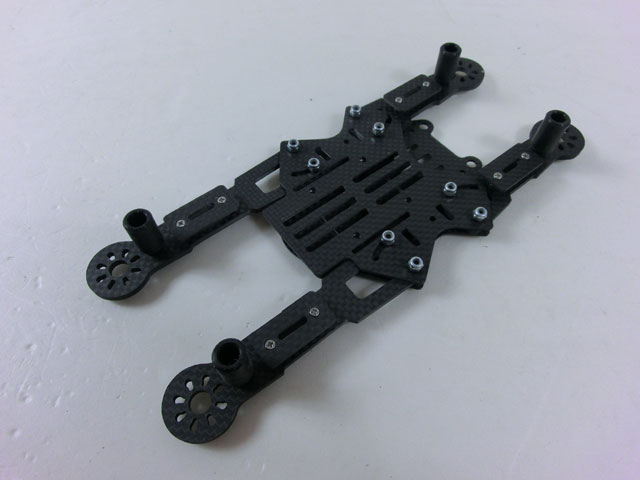

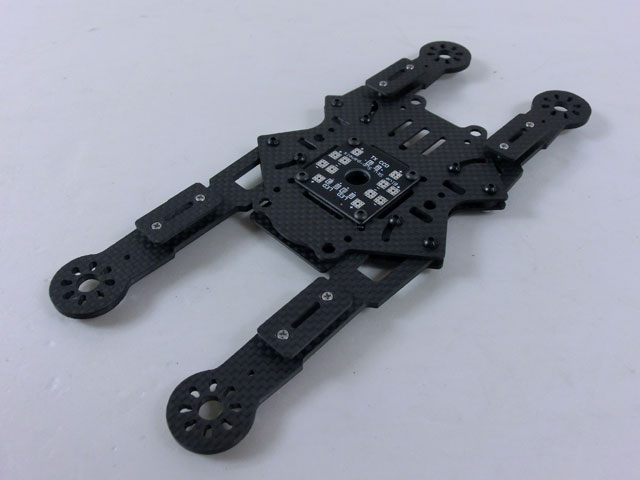

反面马达臂展开后的样子

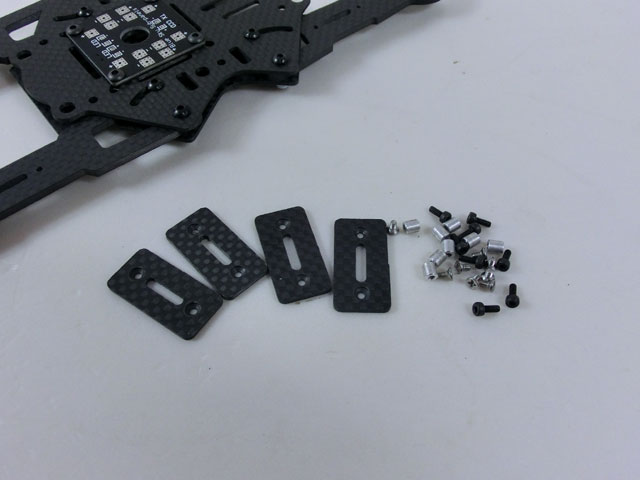

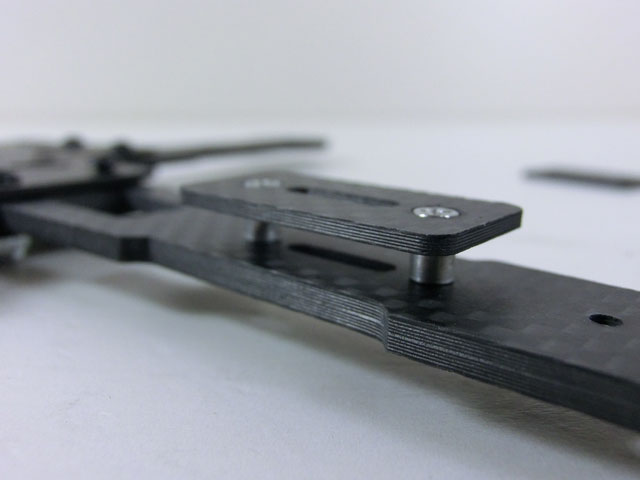

电调安装座是属于选装件，玩家可以根据自己的实际情况选择装或不装

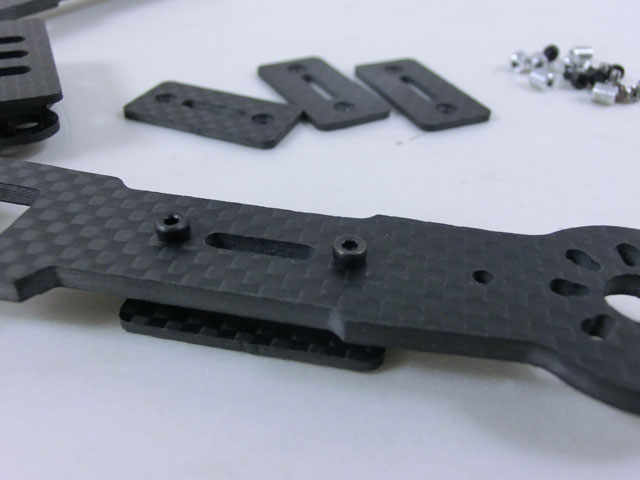

玩家可以根据自己电调的情况，安装在上面

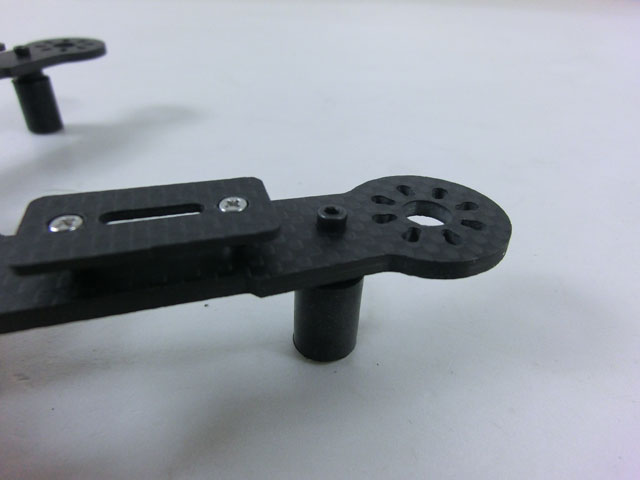

又或者是安装在下面


这是安装完电调座之后的样子：

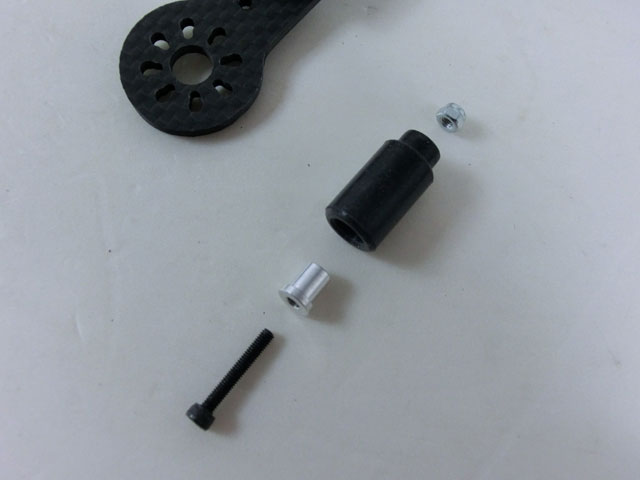

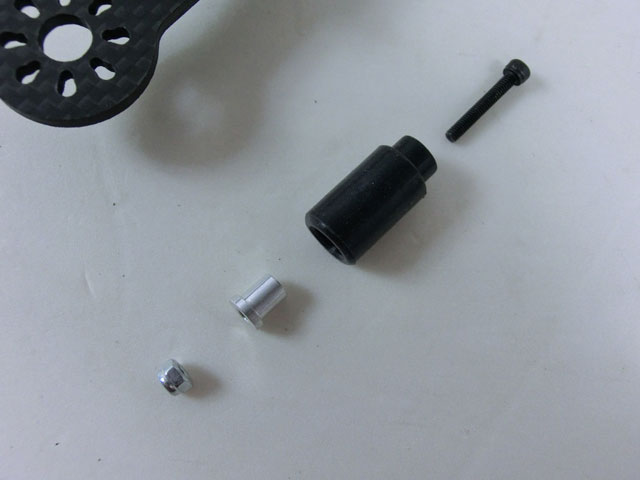

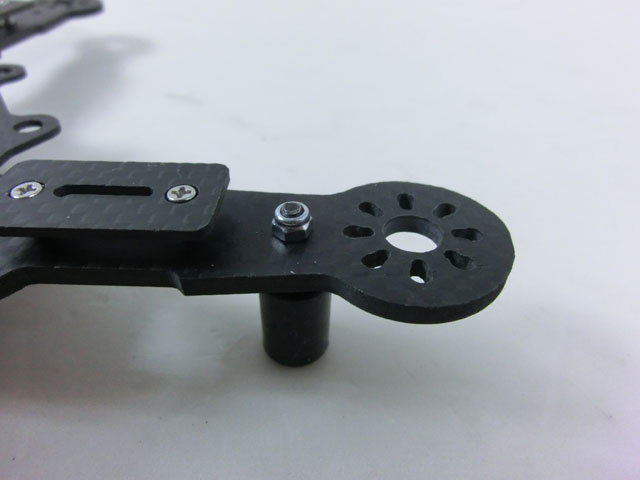

接下来准备安装脚架，脚架是橡胶材质的，可以有效吸附冲击


脚架螺丝可以从上往下穿


也可以从下往上穿，怎么方便怎么弄。


两种方法各装一个，看看哪个效果好，就选择哪种方式



安装到现在的状态


反面的样子

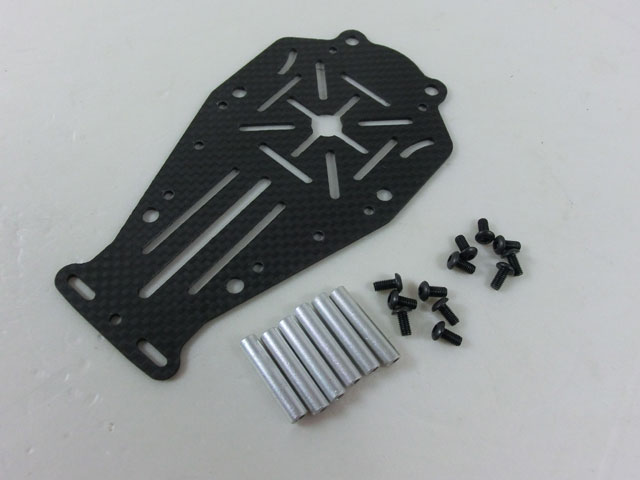

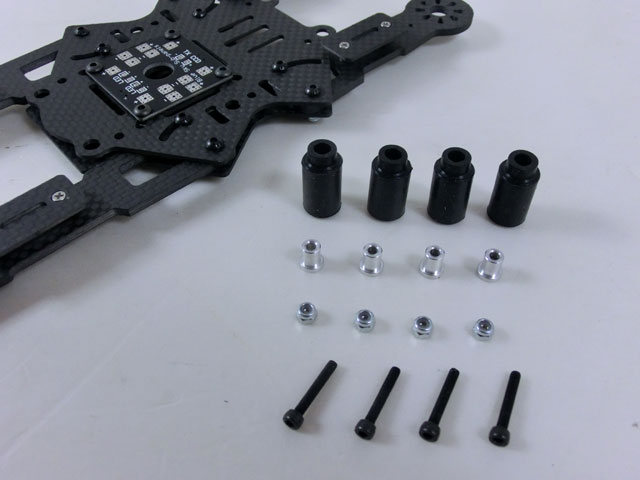

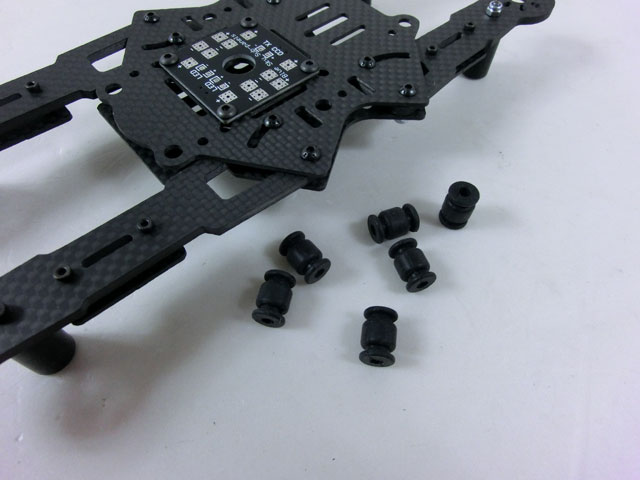

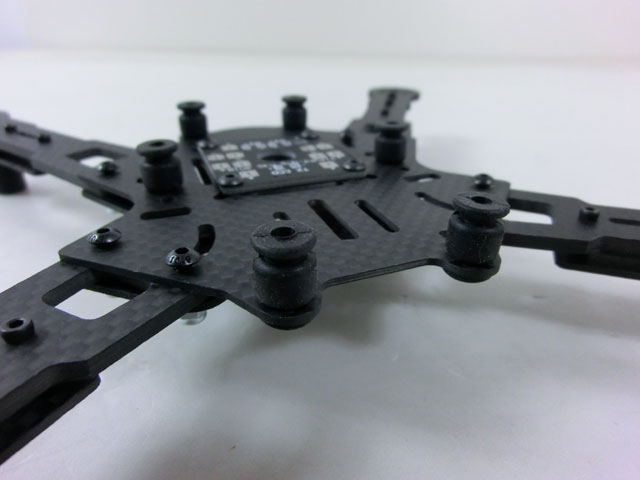

准备好6个橡胶减震柱


把他们嵌进去就好了


下面安装设备舱

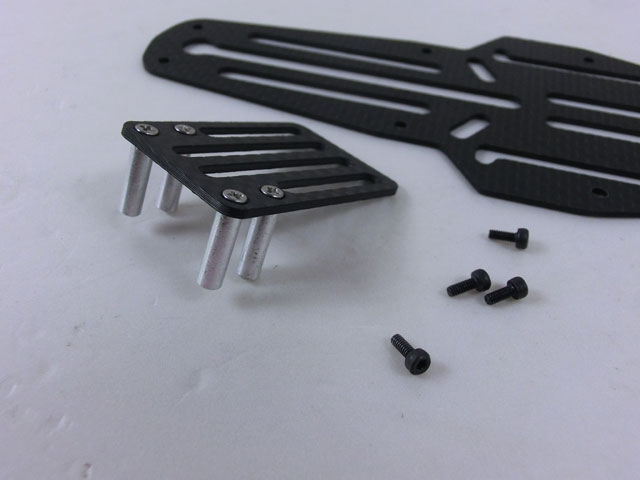

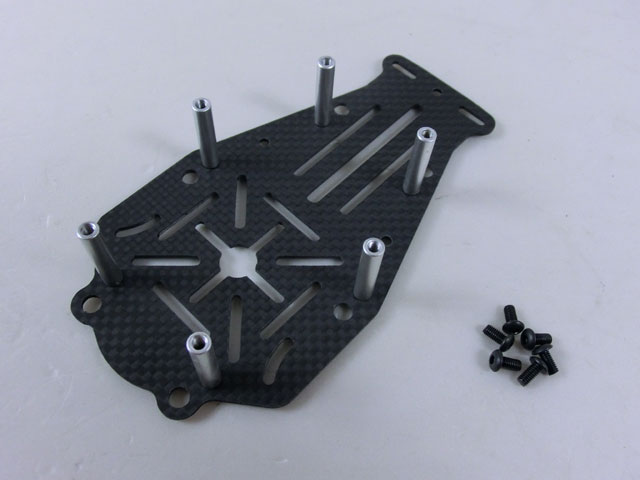

先把铝柱拧到设备舱下层板上

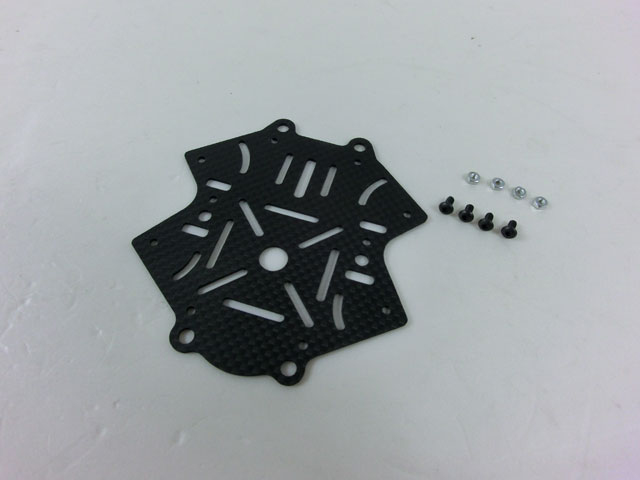

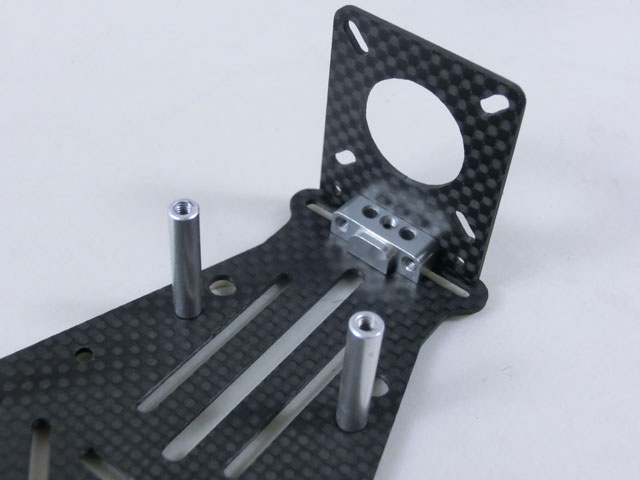

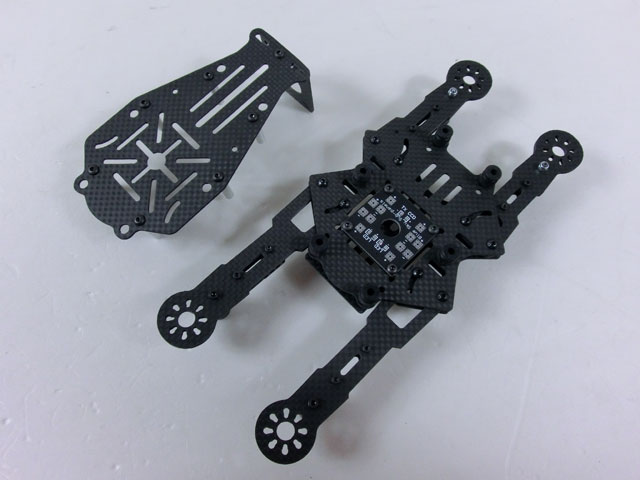

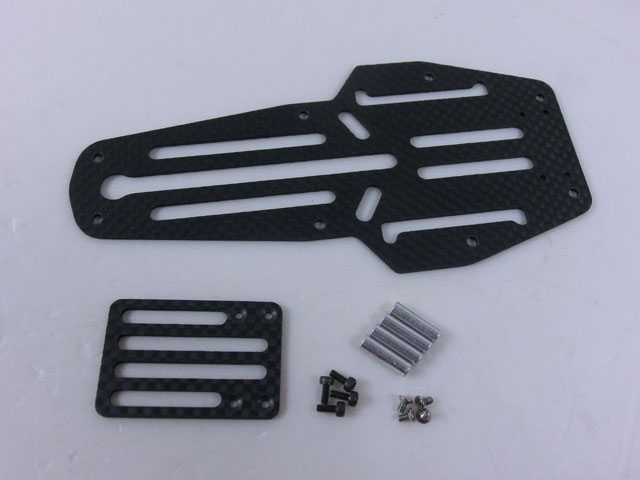

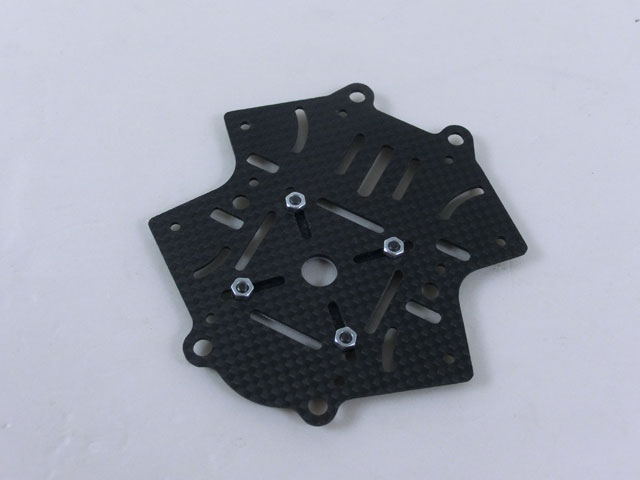

这个是设备舱上层板和808高清记录仪安装座


如图：


再安装到上层板

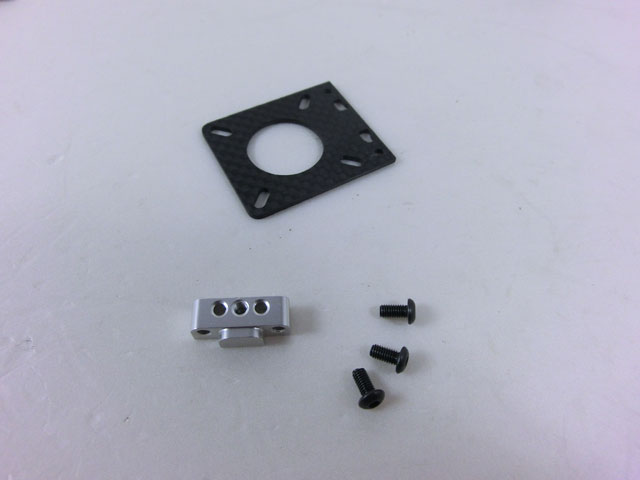

下面是摄像头安装座


装到设备舱下层板上

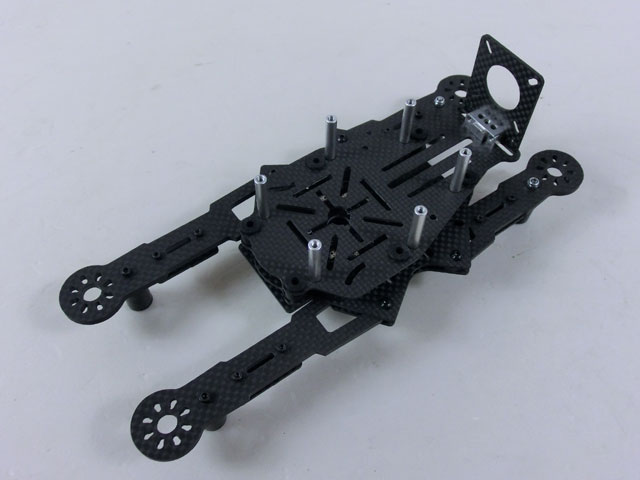

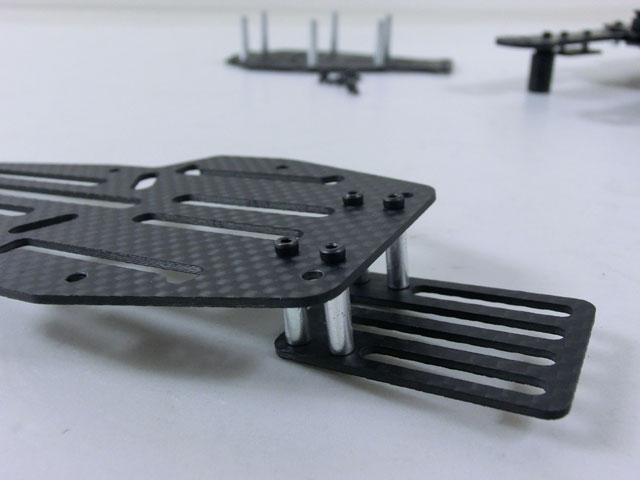

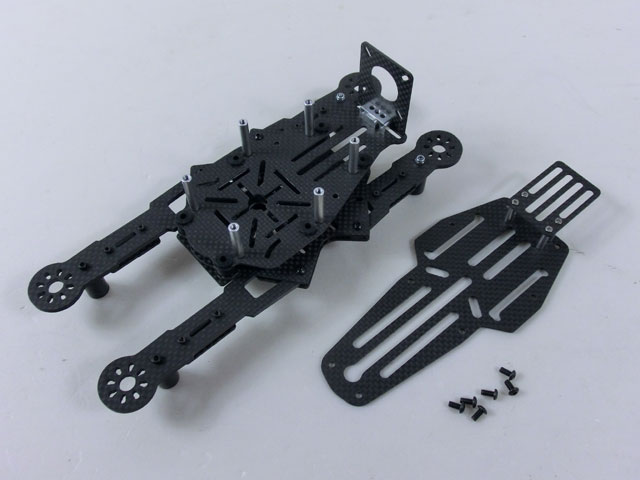

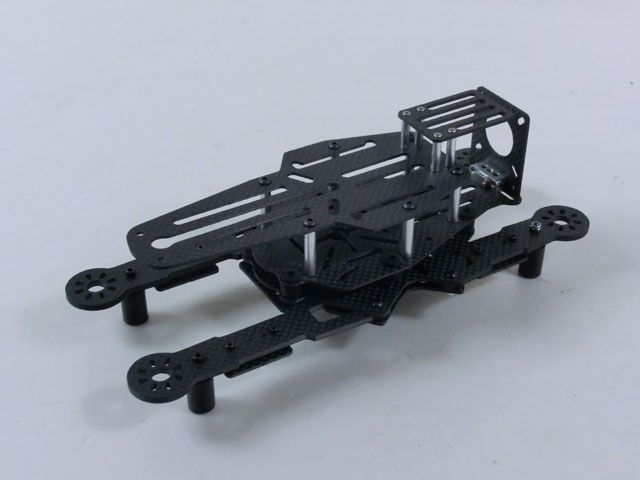

准备把设备舱和动力舱相连


装好后的样子


最后把上层板盖上，并拧紧螺丝


大功告成

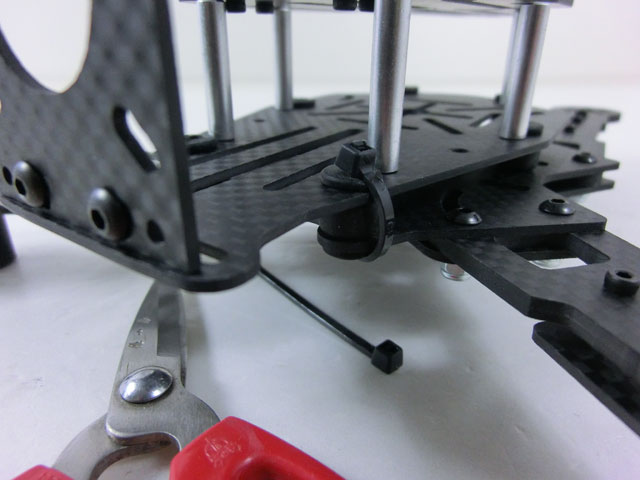

小提示：在减震柱上各栓一根小扎带，可有效防止炸机时设备舱与动力舱脱离



接下来让我们看看电子设备的布局，
照片里的集线板（分电板）也是另购的，因为好赢乐天电调没有BEC，
所以选择安装这块带有12V和5V输出的集线板，尺寸也跟CC3D一样大

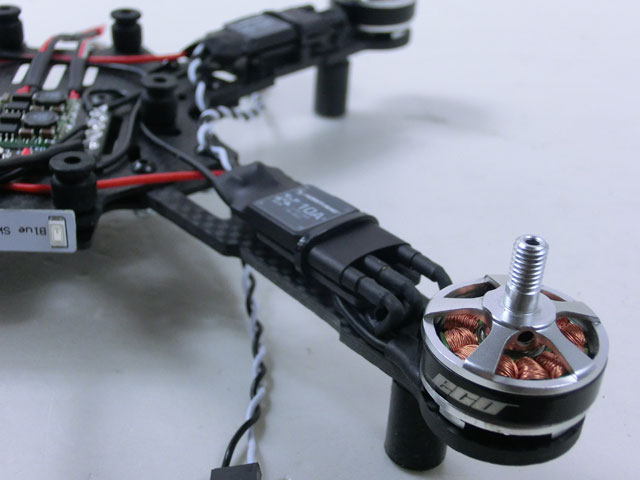

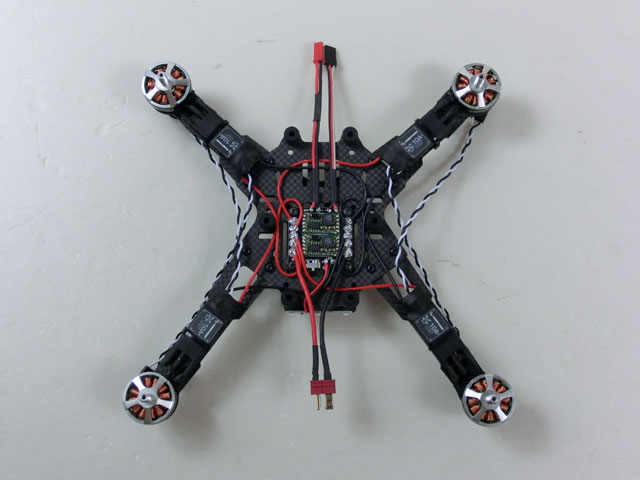

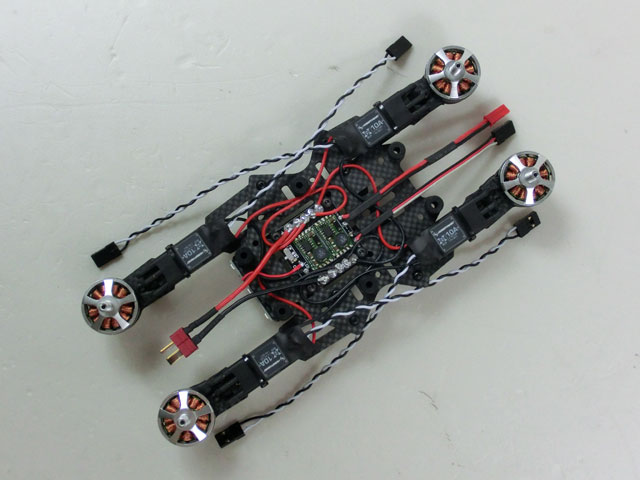

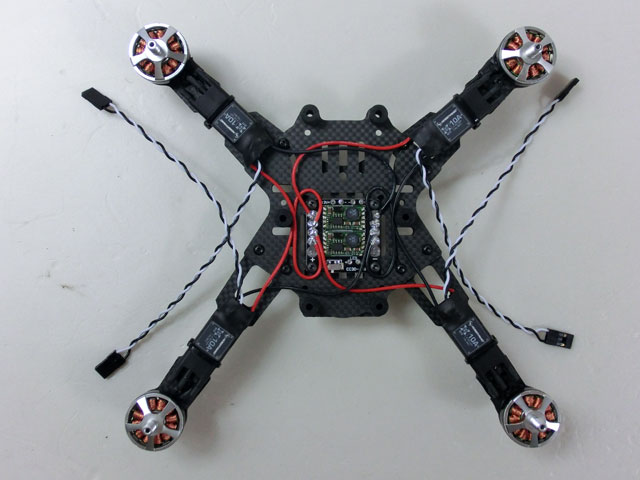

电调和马达安装之后的样子：


脚架收起以后的状态

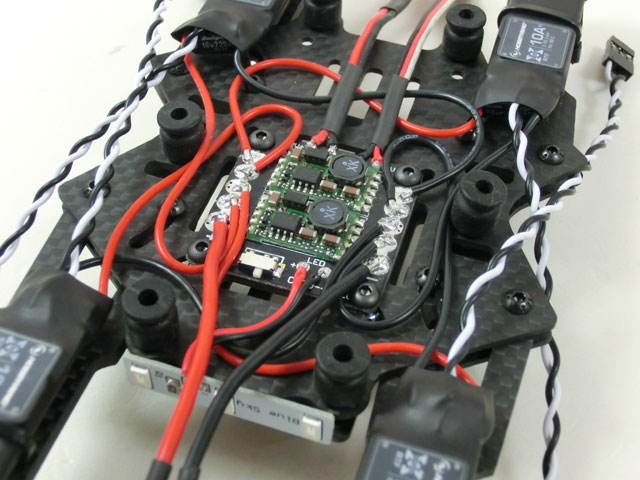

焊上总电源插，前面两根分别是12V输出和5V输出，用于给图传摄像头和接收机供电


来个特写，提供布线参考

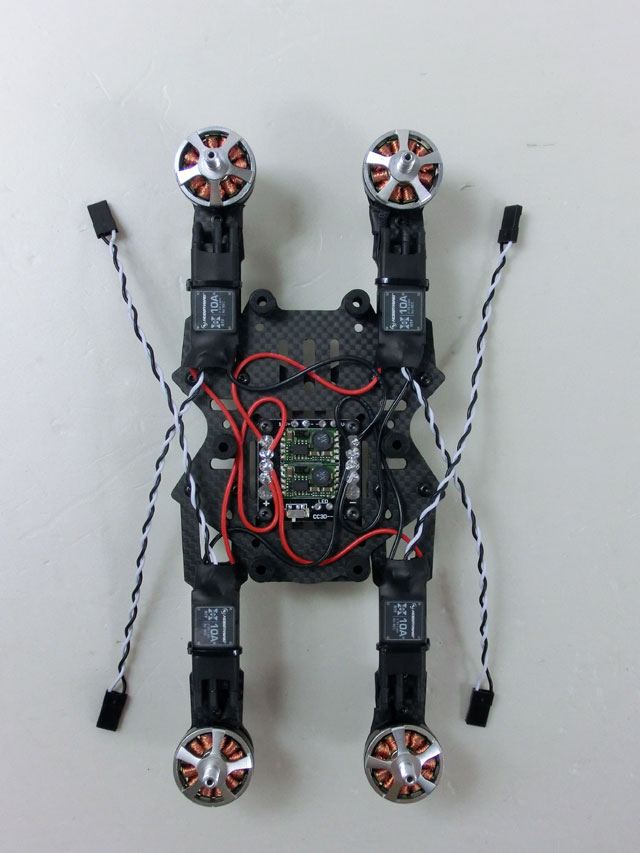

展开后


好赢乐天10A电调和双天2204  2300KV马达

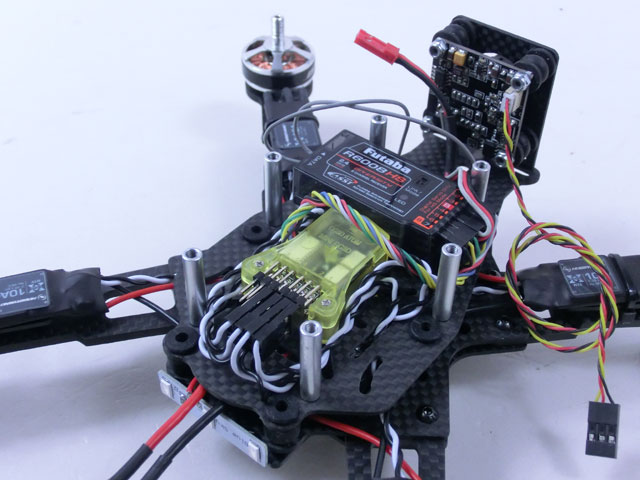

装上摄像头，接收机，图传还有mini CC3D飞控，
当然标准的CC3D飞控也完全没问题，但是一定要用弯针版的



再来个特写

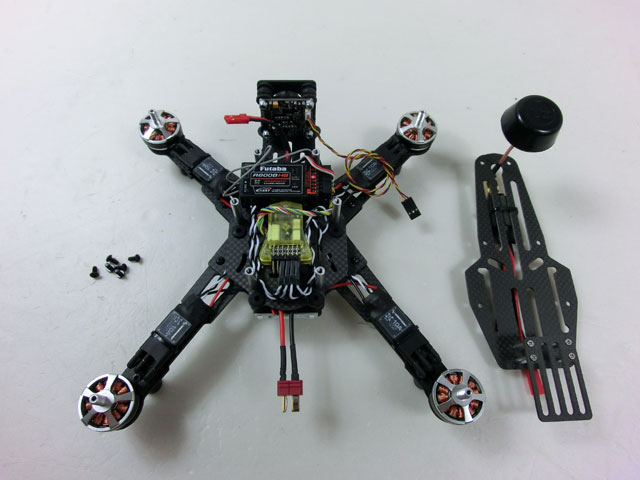

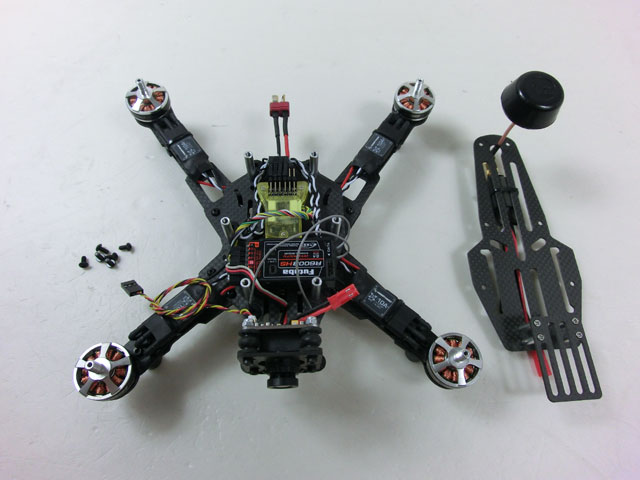

盖上上盖，就完成啦！

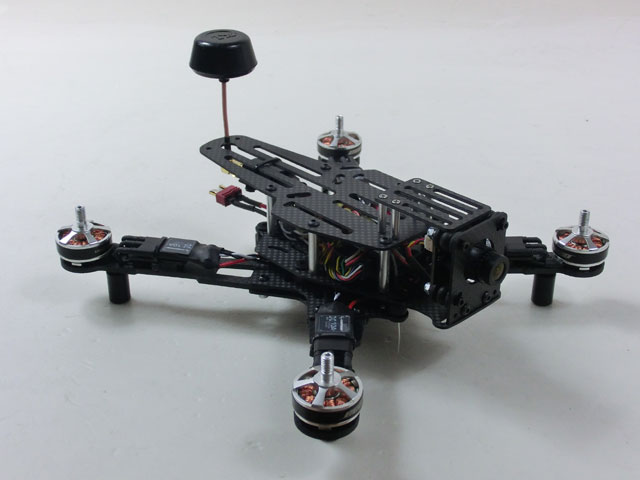

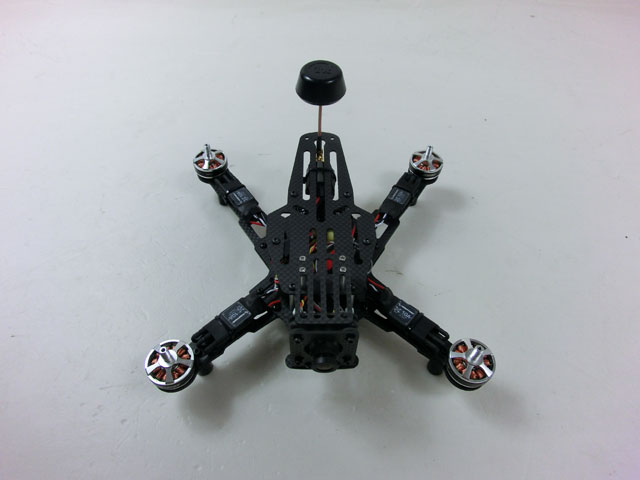

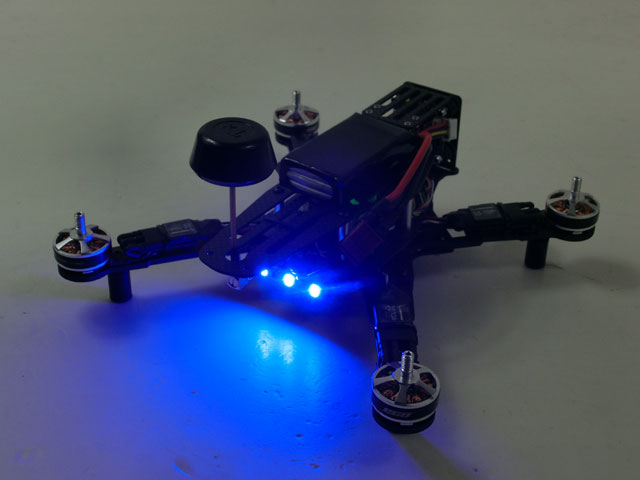

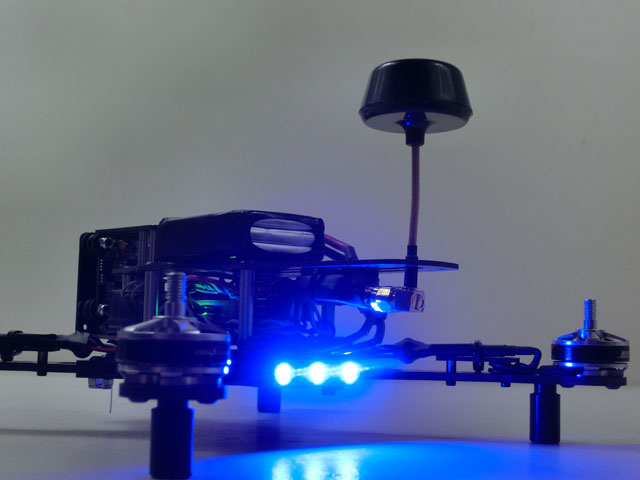

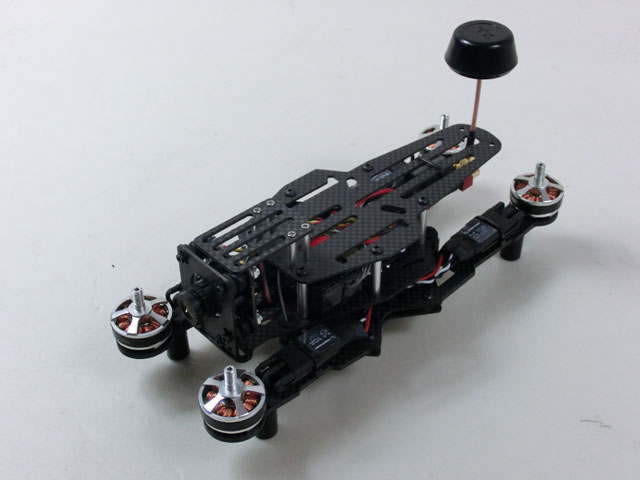

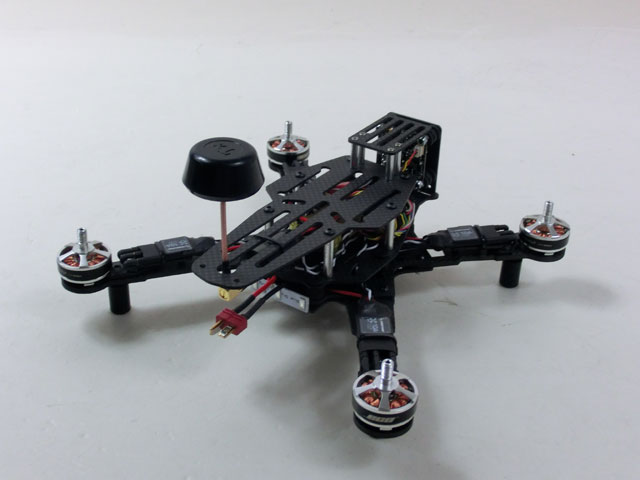

下面是完成照：
